Характеристики
- легкие по весу и прочные
- закруглённые кромки исключают повреждение кабеля
- стандартное исполнение - горчий цинк
- перфорированные перекладины обеспечивают эффективное крепление кабеля
- фиксация разделителя (ZMSLOS35) в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки GM6 и винта RB6.10

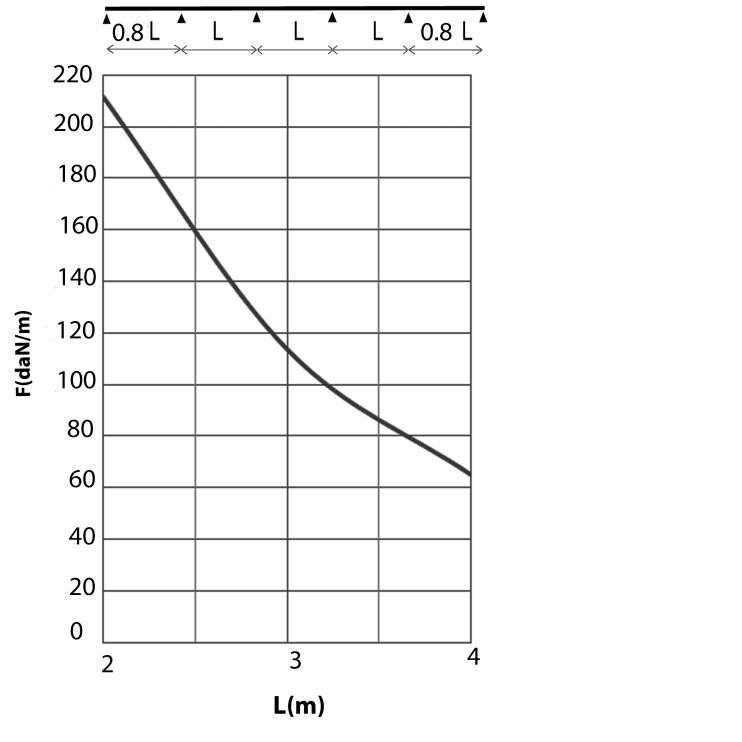

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно 1/5 расстояния между опорами = 0,8x расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Техническая информация

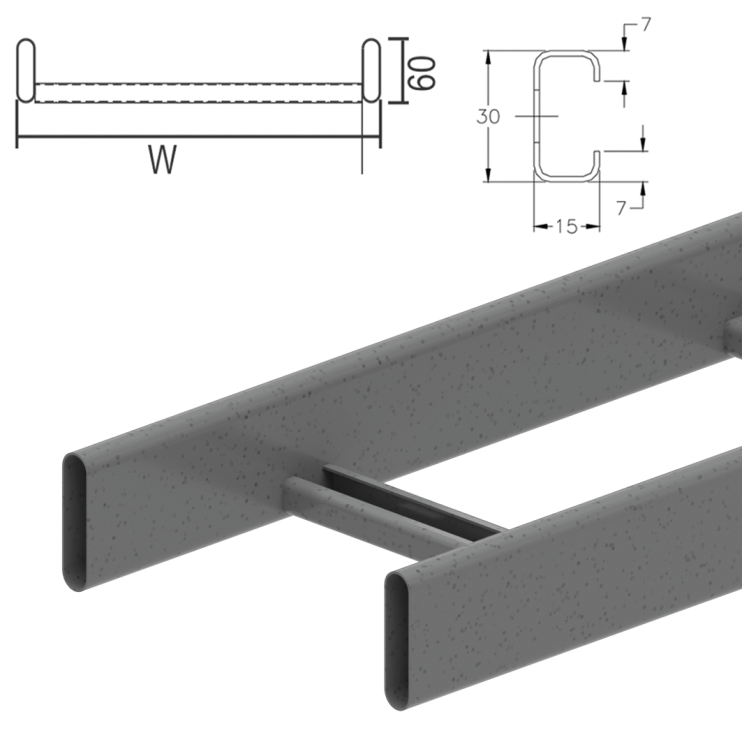

Лонжероны выполнены из труб прямоугольного профиля с сечением 60 мм x 15 мм.
Перекладины выполнены из C-образного перфорированного профиля и приварены к лонжеронам через каждые 250 мм.
Размещение перекладин: отверстия первой перекладины направлены вверх, второй – вниз.
Головной артикул | HDKS60 |
Длина | 6000 мм |
Ширина | 200 мм |
Высота | 60 мм |
Покрытие | HD |
Вес | 2.8 кг |
Кратность | 6 м |
