Описание
Характеристики
- хорошее охлаждение кабелей
- прочные и легкие по весу
- закруглённые кромки исключают повреждение кабеля

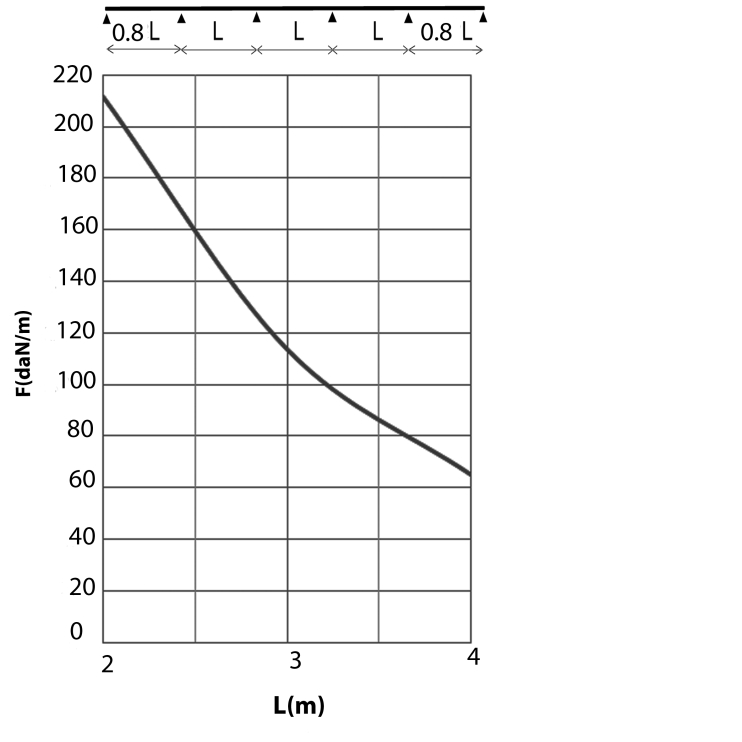

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
1 даН/м = 1 кг/м
Техническая информация
Лонжероны выполнены из труб прямоугольного профиля с сечением 60 мм x 15 мм.
Перекладины выполнены из труб диаметром 19 мм.
Перекладины и лонжероны соединяются посредством двойных фланцев через каждые 250 мм.
Характеристики
Головной артикул | HDKSR60 |
Длина | 6000 мм |
Ширина | 200 мм |
Высота | 60 мм |
Покрытие | HD |
Вес | 2.7 кг |
Кратность | 6 м |
