Описание
CHARACTERISTICS

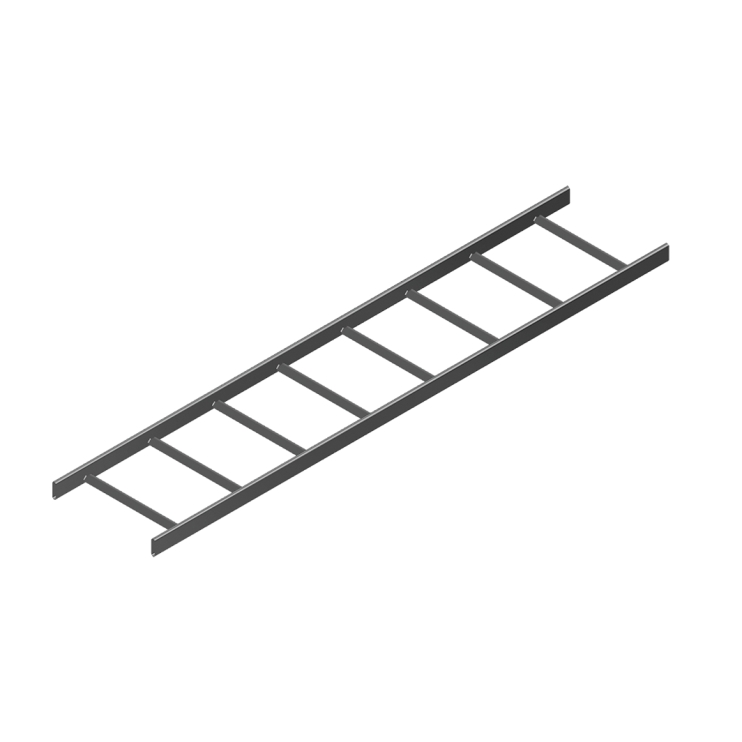

Лестничный лоток для применения в пищевой и фармацевтической промышленности.
Специальные перекладины для обеспечения удаления воды

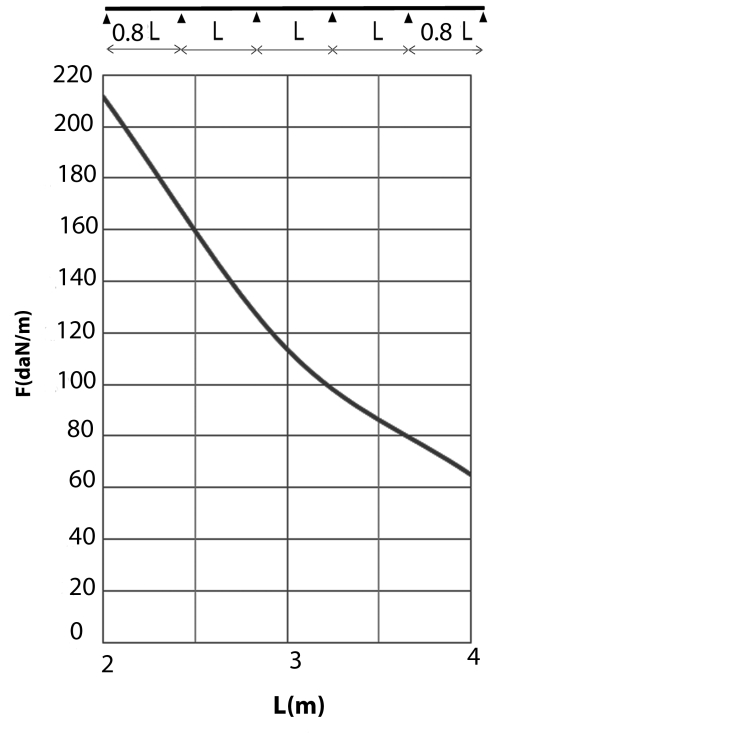

LOAD DIAGRAM
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F = максимально допустимая нагрузка (даН/м)
L = расстояние между опорами (м)
Макс. деформация при изгибе (м) = L/100
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Лонжероны выполнены из труб 60 мм x 15 мм.
Перекладины имеют закругленный профиль с радиусом от 6мм. Перекладины закреплены с интервалом 250мм.
Травление и пассивация.
Лестничный лоток для применения в пищевой и фармацевтической промышленности.
Специальные перекладины для обеспечения удаления воды
LOAD DIAGRAM
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F = максимально допустимая нагрузка (даН/м)
L = расстояние между опорами (м)
Макс. деформация при изгибе (м) = L/100
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
Лонжероны выполнены из труб 60 мм x 15 мм.
Перекладины имеют закругленный профиль с радиусом от 6мм. Перекладины закреплены с интервалом 250мм.
Травление и пассивация.
Характеристики
Головной артикул | I6KSF |
Длина | 6000 мм |
Ширина | 200 мм |
Высота | 60 мм |
Покрытие | I6 |
Вес | 1.968 кг |
Кратность | 6 м |
