Характеристики
- легкие по весу
- прочные
- фиксация разделителя SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки GM6 и винта RB6.10
- все аксессуары для листового кабельного лотка выотой 60мм также применимы к лотку лестничного типа KL
- в случае разрезания лотка лестничного типа не нужно делать какие-либо отверстия для соединения.

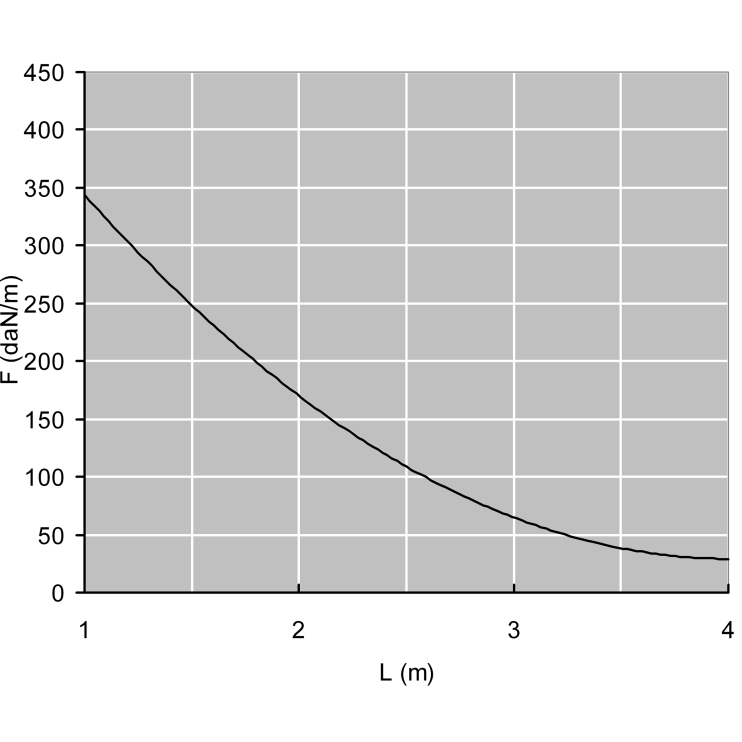

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 / 10.3.3, вид испытаний III относительно 1/5 расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
1 даН/м = 1 кг/м
Техническая информация

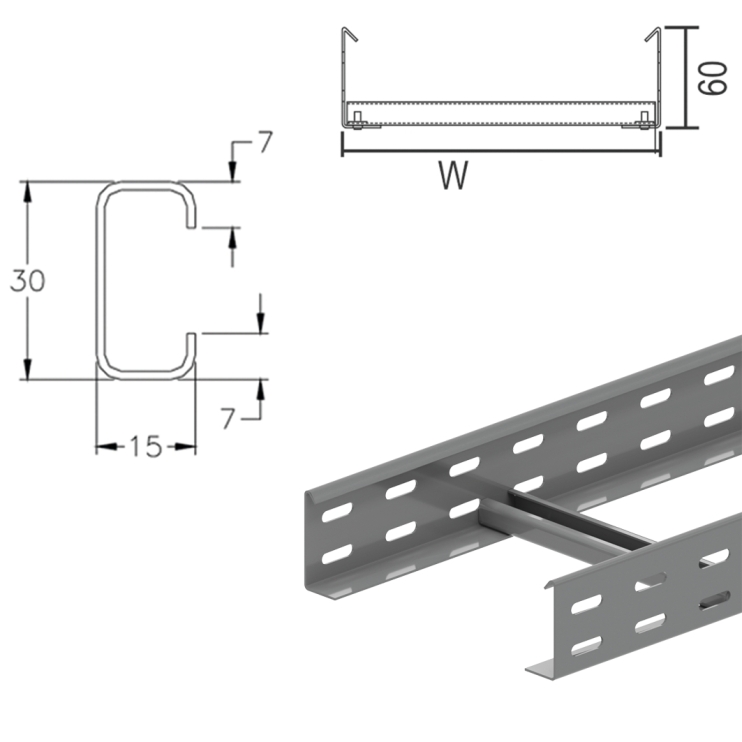

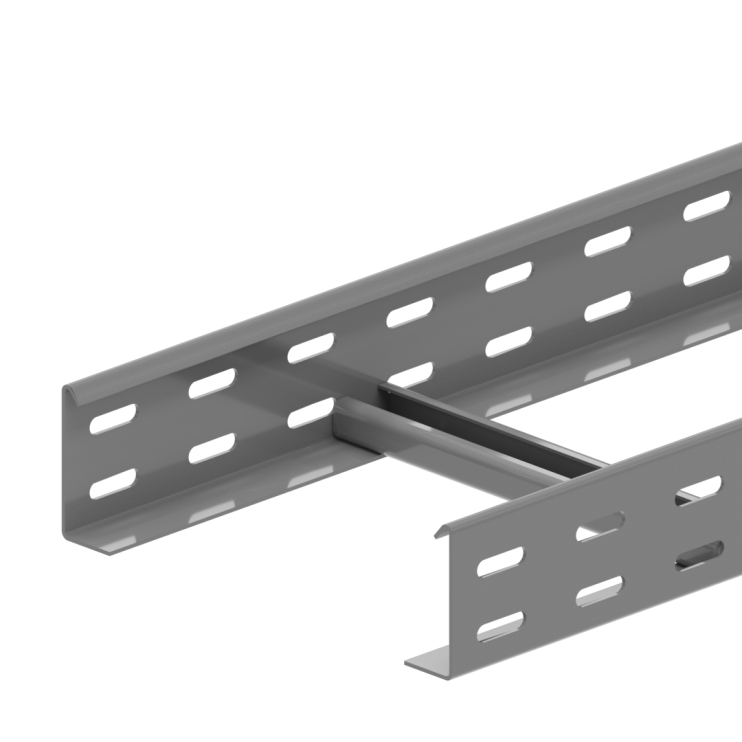

Лонжероны выполнены из L-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона.
Перекладины выполнены из C-образного профиля и располагаются в лонжеронах с интервалом в 300 мм.
Крепление методом «клинч». Отверстия перекладин направлены вверх.
Головной артикул | KL60 |
Длина | 3000 мм |
Ширина | 200 мм |
Высота | 60 мм |
Покрытие | HD |
Вес | 2.607 кг |
Кратность | 3 м |
