Характеристики
- легкие по весу
- прочные
- фиксация разделителя I6SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки I6GM 6 и винта I6RB6.10
- в случае разрезания лотка нет необходимости делать отверстия для соединения.
- соединяется со следующим лотком при помощи I6KLLKP60 и I6VM6.10.

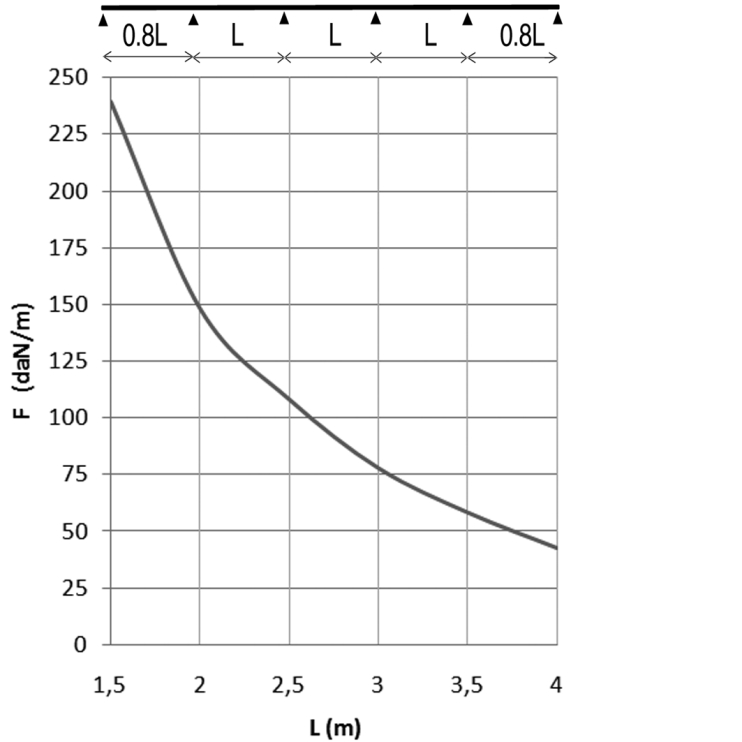

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Техническая информация

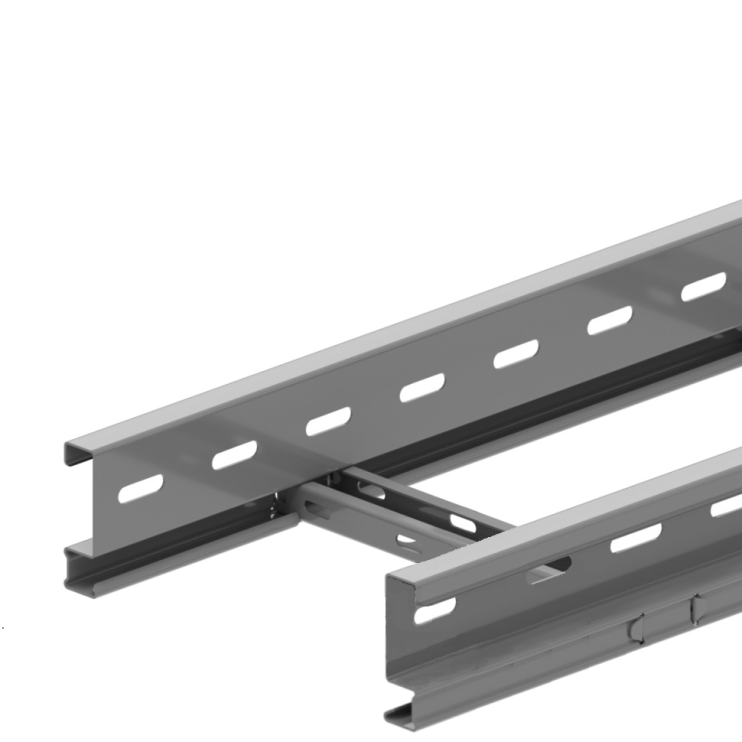

Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из.
C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм.
Крепление методом «клинч». Размещение перекладин: отверстия первой перекладины направлены вверх, второй – вниз и т. д.
Головной артикул | I6KLLI60 |
Длина | 3000 мм |
Ширина | 150 мм |
Высота | 60 мм |
Покрытие | I6 |
Вес | 2.11 кг |
Кратность | 3 м |
