Характеристики
- легкие по весу
- прочные
- фиксация разделителя SLOS35 в кабельном лотке лестничного типа осуществляется с помощью фасонной гайки GM6 и винта RB6.10
- в случае разрезания лотка нет необходимости делать отверстия для соединения
- соединяется со следующим лотком при помощи KLLKP60 и VM6.10
- соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
- перфорированные перекладины облегчают крепление кабеля.

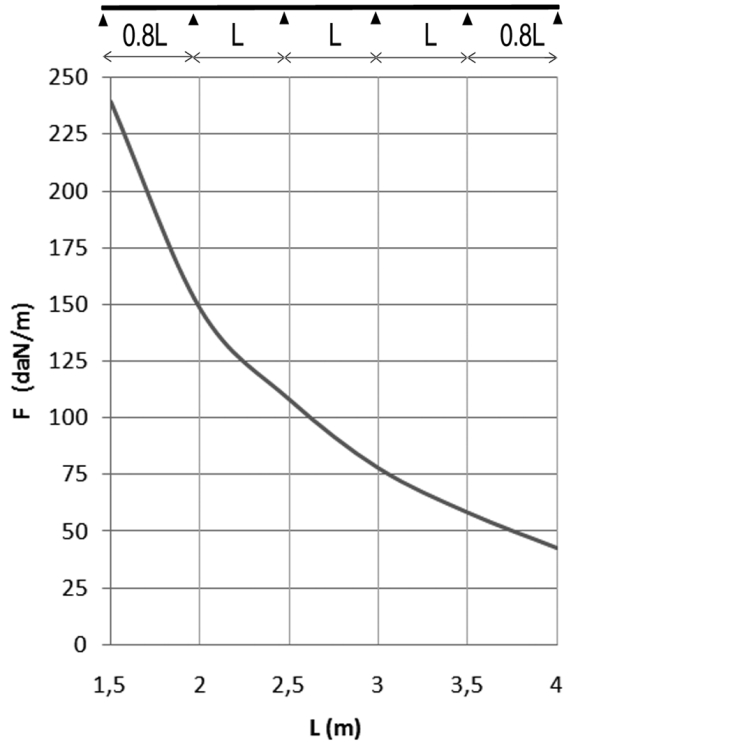

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Техническая информация

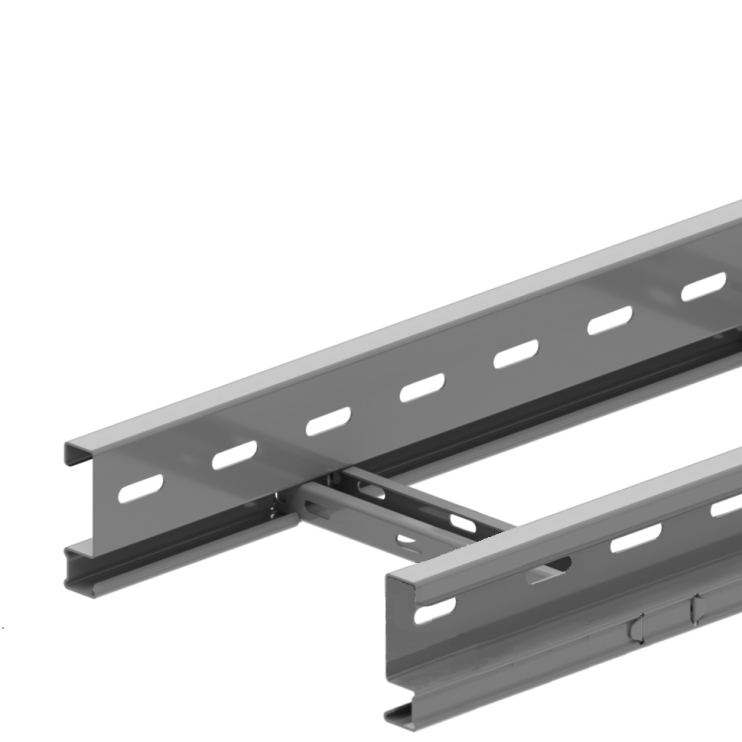

Лонжероны выполнены из S-образного профиля с закруглёнными кромками бортов. Перфорация по всей длине лонжерона. Перекладины выполнены из C-образного профиля и располагаются в лонжеронах с интервалом в 250 мм.
Крепление методом «клинч». Отверстия перекладин направлены вверх.
Головной артикул | KLLI60 |
Длина | 3000 мм |
Ширина | 150 мм |
Высота | 60 мм |
Толщина | 1 мм |
Покрытие | HD |
Вес | 2.142 кг |
Кратность | 3 м |
