ХАРАКТЕРИСТИКИ
- Сильный
- Крепление разделителя I6SLOS85 в кабельном лотке осуществляется при помощи I6PNP06 и I6RB6.20.
- Полезная внутренняя высота 102мм идеально подходит для силовых кабелей больших сечений.
- При разрезании лотков нет необходимости делать отверстия для дальнейшего соединения.
- Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин.
- Перфорированные перекладины облегчают крепление кабеля.

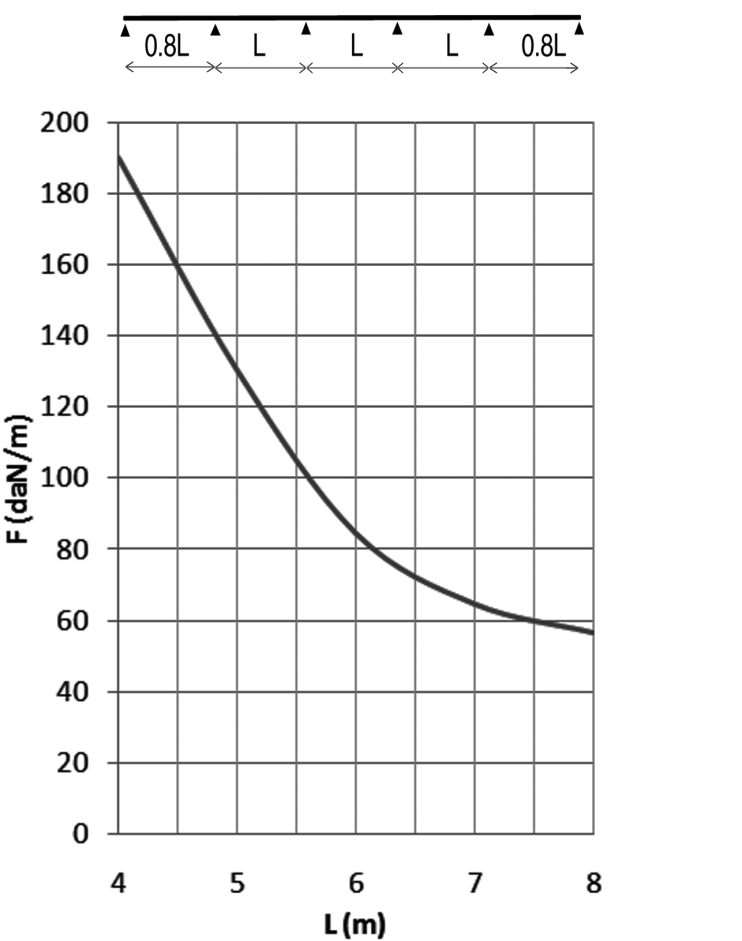

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8x расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/200
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

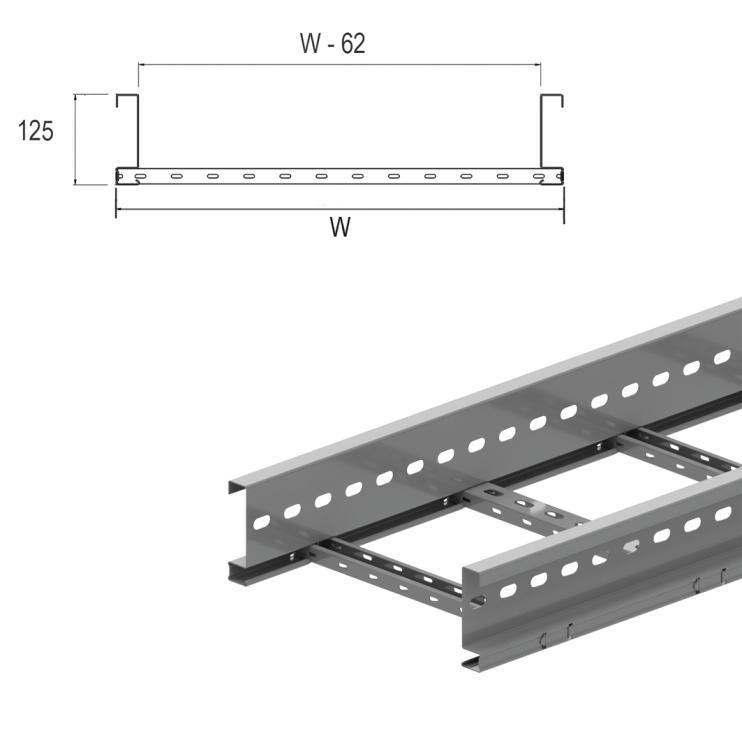

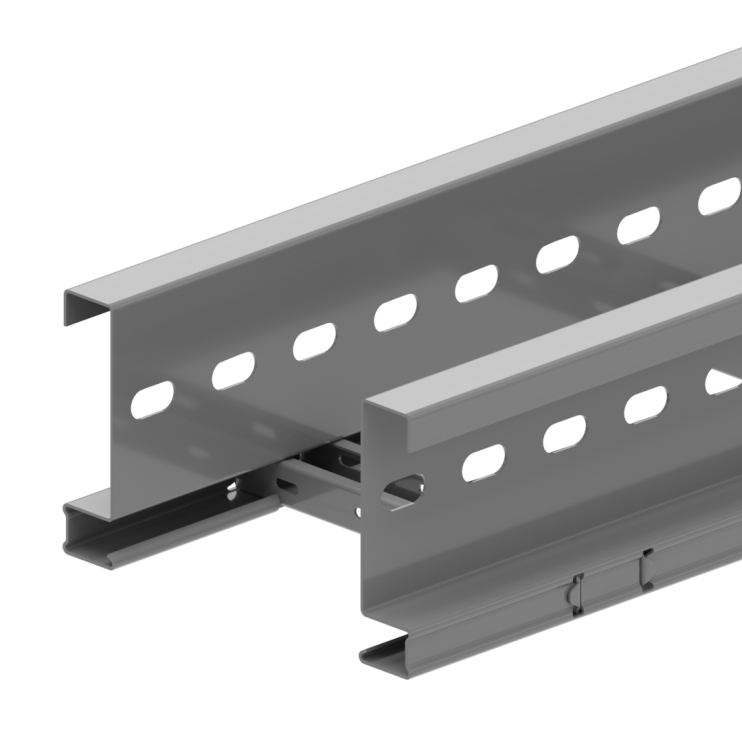

Лонжероны выполнены из S-образного профиля с закругленными кромками бортов.
Перфорация по всей длине лонжерона.
Перекладины выполнены из С-образного профиля и закреплены в лонжеронах с интервалом 250 мм.
Размещение перекладин: отверстия первой перекладины направлены вверх, второй – вниз и т. д.
Головной артикул | I6KLM |
Длина | 6000 мм |
Ширина | 200 мм |
Высота | 125 мм |
Покрытие | I6 |
Вес | 6 кг |
Кратность | 6 м |
