ХАРАКТЕРИСТИКИ
- Крепление разделителя SLOS110 в кабельном лотке осуществляется при помощи PNP06 и RB6.20
- Полезная внутренняя высота 177мм идеально подходит для силовых кабелей больших сечений
- При разрезании кабельных лотков нет необходимости делать отверстия для дальнейшего соединения
- Соединение кабельных лотков с аксессуарами осуществляется без использования соединительных пластин
- Перфорированные перекладины облегчают крепление кабеля
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

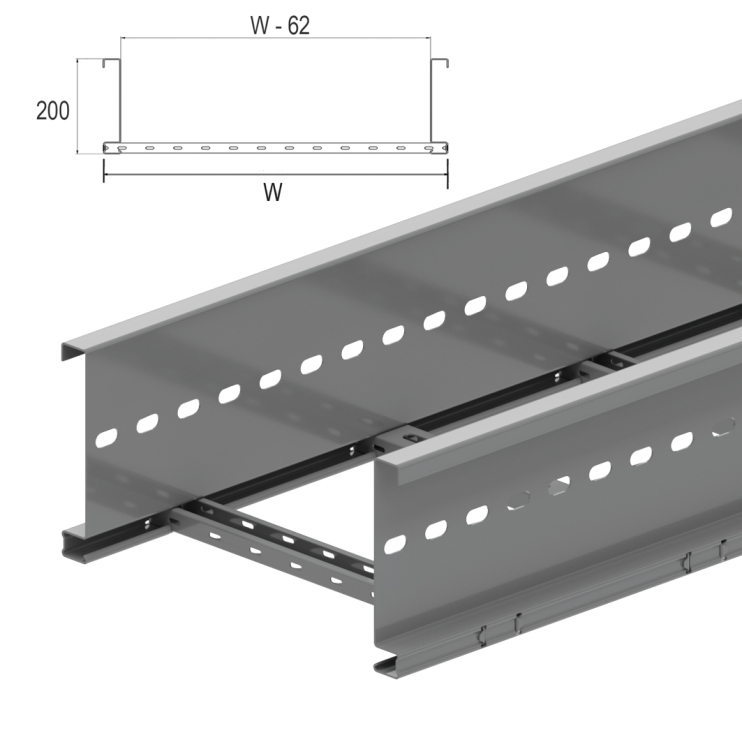

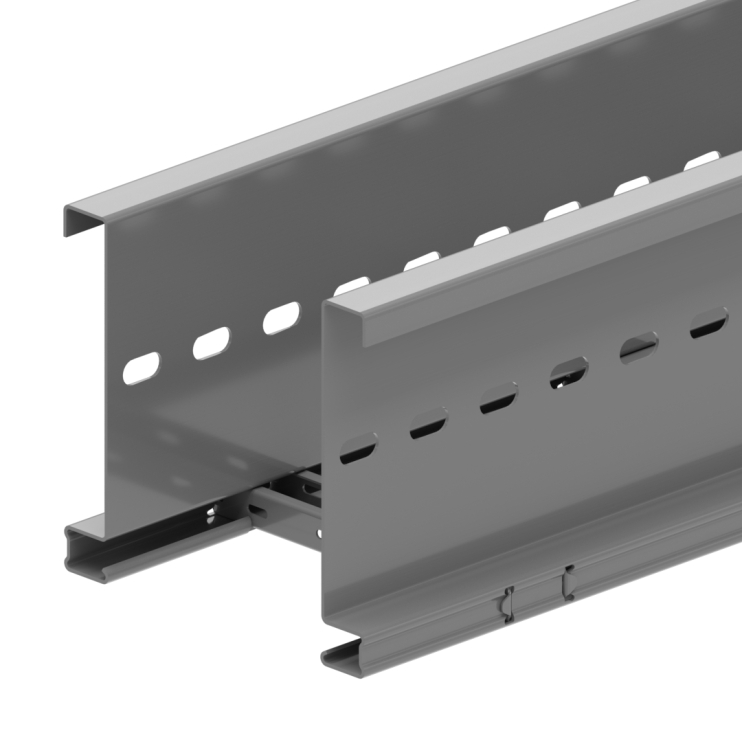

Лонжероны выполнены из S-образного профиля с закругленными кромками бортов.
Перфорация по всей длине лонжерона.
Перекладины выполнены из С-образного профиля и закреплены в лонжеронах с интервалом 250 мм.
Размещение перекладин: отверстия первой перекладины направлены вверх, второй - вниз и т.д.

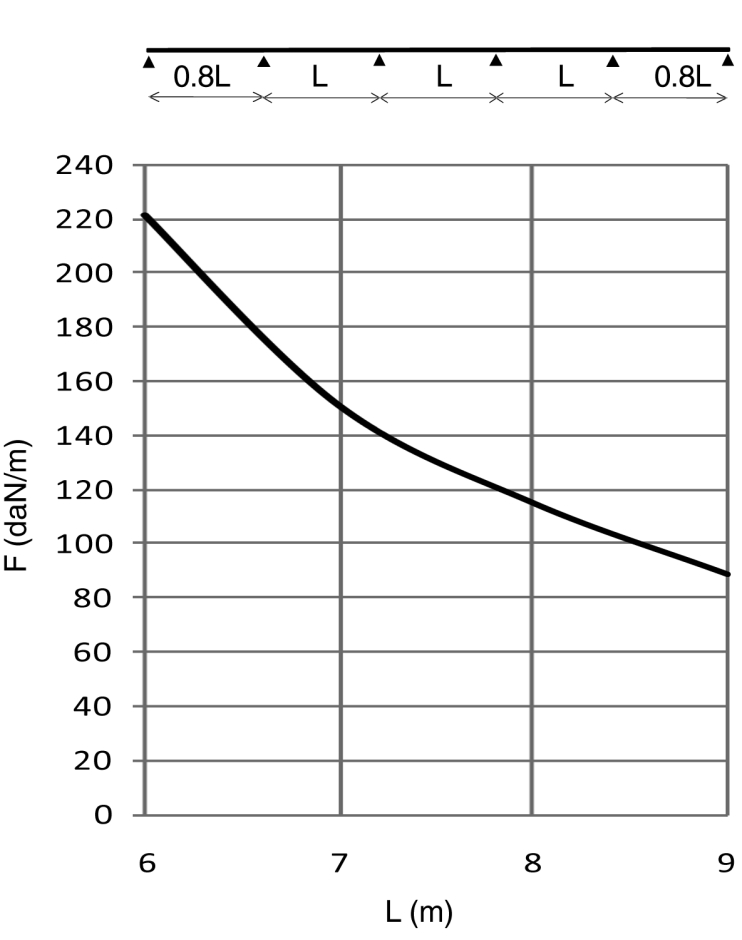

График допустимых нагрузок
График действителен для KLW. В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/200
1 даН/м = 1 кг/м
Головной артикул | KLW |
Длина | 6000 мм |
Ширина | 1018 мм |
Высота | 200 мм |
Толщина | 2 мм |
Покрытие | HD |
Вес | 12.64 кг |
Кратность | 6 м |
