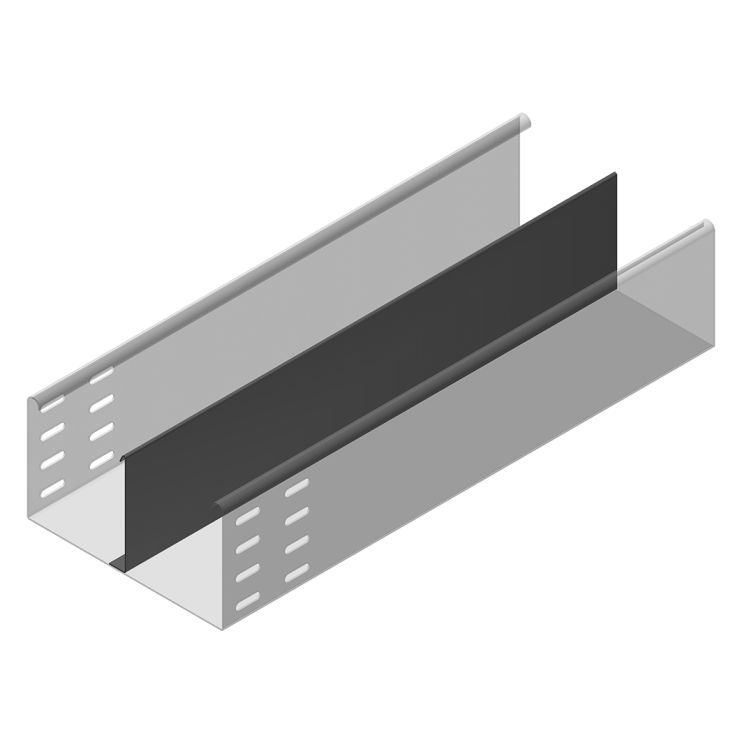

Описание
Без перфорации
Окантованные кромки бортов
S12: одна перегородка в середине лотка
S13: одна перегородка слева или справа
S23: две перегородки

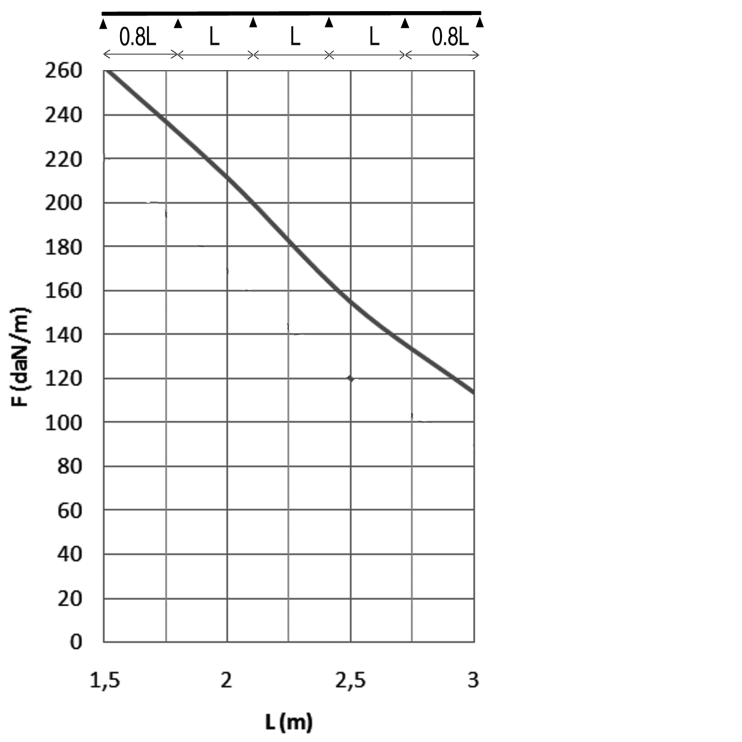

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8 x расстояния между опорами.
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
Головной артикул | KG110S |
Длина | 3000 мм |
Ширина | 100 мм |
Высота | 110 мм |
Толщина | 1,5 мм |
Покрытие | HD |
Вес | 4.82 кг |
Кратность | 3 м |
