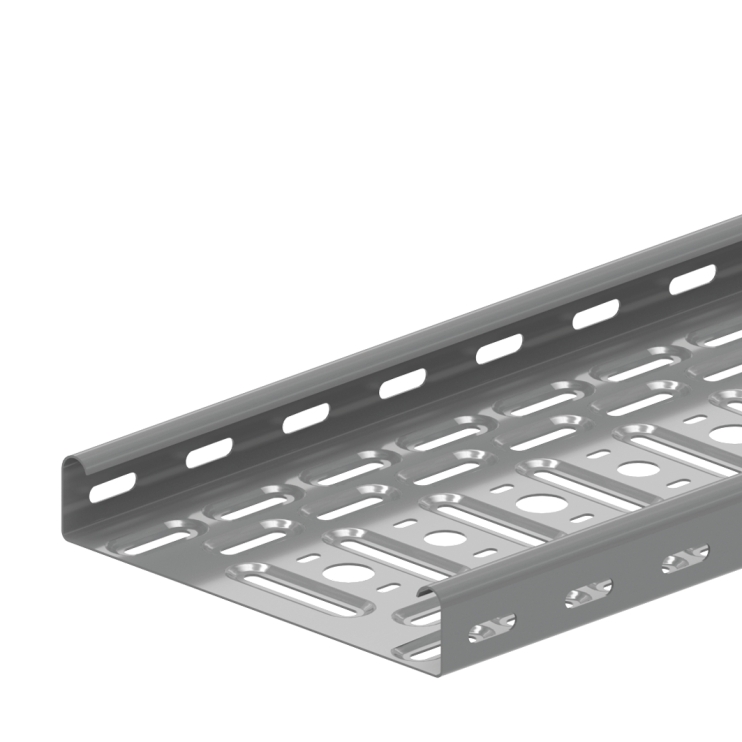

Продольная и поперечная перфорация
Окантованные кромки бортов
Характеристики
Углубленная перфорация способствует:
- увеличению несущей способности
- улучшению охлаждения
- повышению жёсткости
- лучшему отводу конденсата
Продольная и поперечная перфорация позволяет:
- удобное крепление на опорах
- удобную фиксацию кабеля

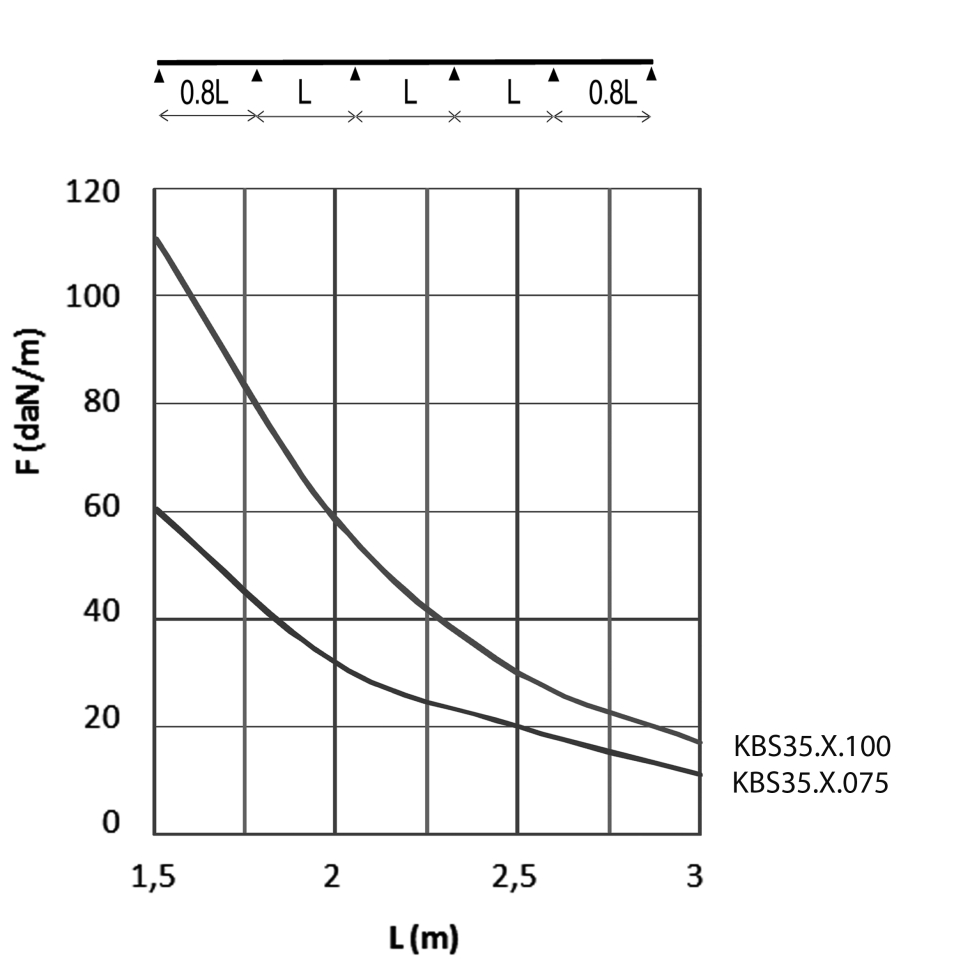

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно середины и конца пролета =0,8 x расстояния между опорами. Для ширины 300 и выше рекомендуется использовать ребро жесткости
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Техническая информация
Схема перфорации различается в зависимости от ширины лотка.
Продольная и поперечная перфорация начинается от 200 мм.
Предусмотрено отверстие для вывода труб диаметром 16 мм и 19,5 мм.
Головной артикул | KBS35 |
Длина | 3000 мм |
Ширина | 75 мм |
Высота | 35 мм |
Толщина | 0,75 мм |
Покрытие | HD |
Вес | 0.81 кг |
Кратность | 3 м |
