Характеристики
Разделитель SLOS35/60 или ZMSLOS35/60 крепится в кабельном лотке лестничного типа с помощью фиксатора HDBKID25.

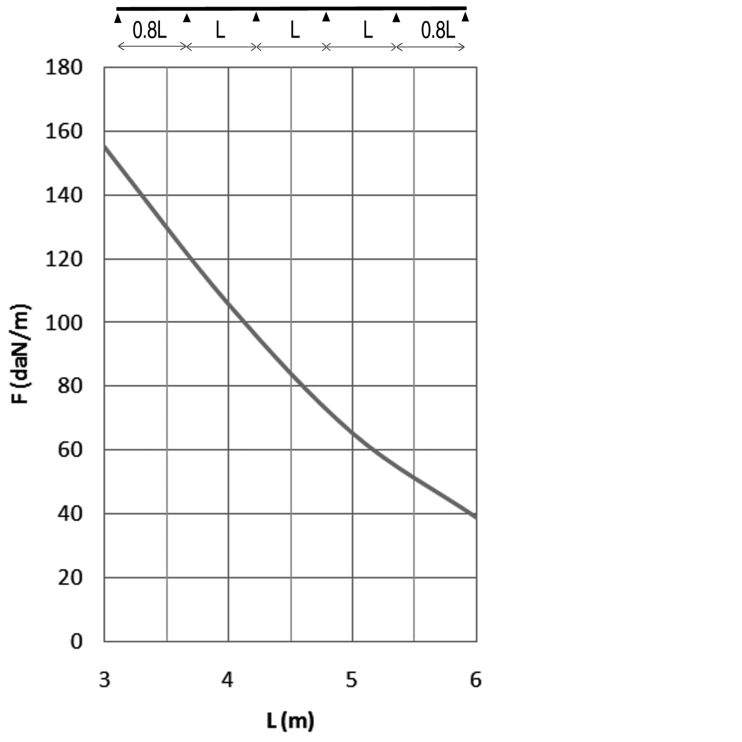

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке в горизонтальной плоскости, применяемой к нескольким опорам. Они соответствуют IEC 61537 и концом пролета = 0,8x расстояния между опорами. Для пролетов > 4м рекомендуется добавить B10x40 и M10 на стенки и соединители
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Техническая информация

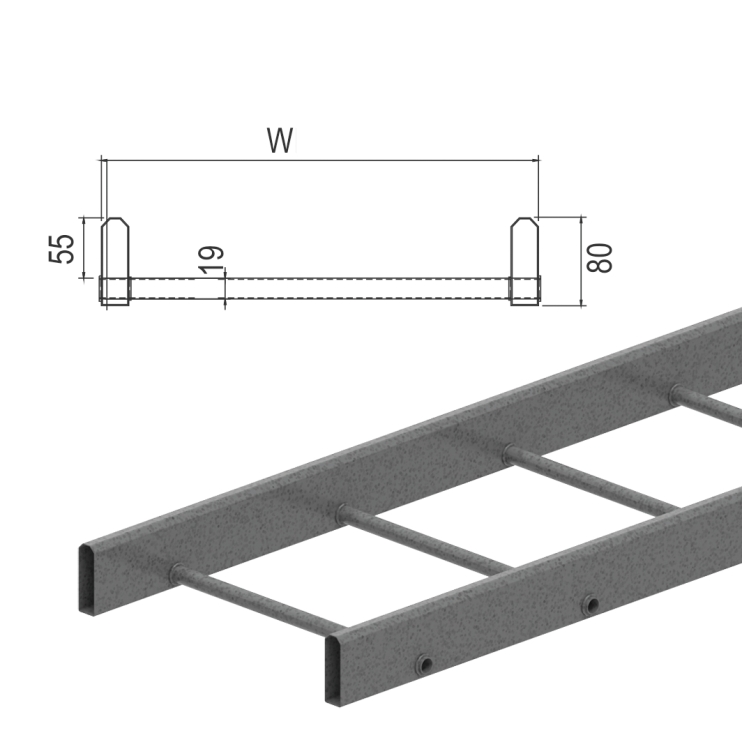

Лонжероны выполнены из стальных труб прямоугольного профиля с сечением 80 мм х 25 мм. Перекладины выполнены из труб диаметром 19 мм.
Перекладины и лонжероны соединены посредством двойных фланцев через каждые 250 мм.
Головной артикул | HDKLIE |
Длина | 6000 мм |
Ширина | 200 мм |
Высота | 80 мм |
Покрытие | HD |
Вес | 4.05 кг |
Кратность | 6 м |
