Описание

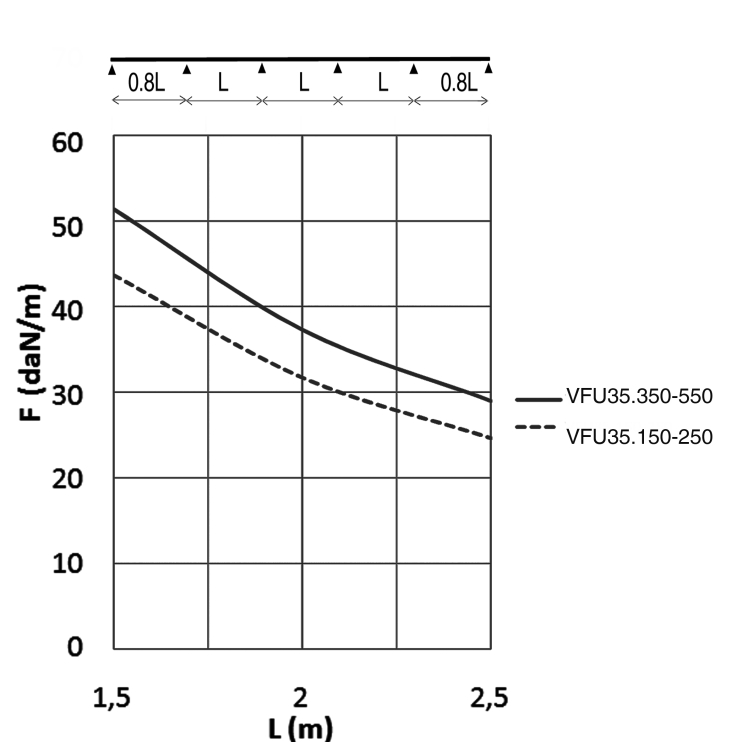

График допустимых нагрузок
В диаграмме представлены данные о равномерно распределенной допустимой нагрузке, применяемой к нескольким опорам. Они соответствуют IEC 61537 относительно 1/5 расстояния между опорами = 0,8x расстояния между опорами.Если соединитель размещается по середине пролета, уменьшение допустимых нагрузок на 0,7x нужно учитывать
F - максимально допустимая нагрузка (даН/м)
L - расстояние между опорами (м)
макс. деформация при изгибе (м) = L/100
Характеристики
Головной артикул | VFU35 |
Длина | 3000 мм |
Ширина | 148 мм |
Высота | 35 мм |
Покрытие | HD |
Вес | 1.346 кг |
Кратность | 3 м |
